HƯỚNG DẪN THI CÔNG TIẾP ĐỊA CHỐNG SÉT CHUYÊN NGHIỆP TẠI THÁI BÌNH

Trình tự thi công lắp đặt hệ thống tiếp địa bảo vệ chống sét được thực hiện như sau:

1. Đào rãnh, hố hoặc khoan giếng tiếp địa

  • Xác định vị trí làm hệ thống tiếp địa. Kiểm tra cẩn thận trước khi đào để tránh các công trình ngầm khác như cáp ngầm hay hệ thống ống nước.

  • Đào rãnh sâu từ 600mm đến 800mm, rộng từ 300mm đến 500mm có chiều dài và hình dạng theo bản vẽ thiết kế hoặc mặt bằng thực tế thi công hệ thống tiếp địa.
  • Đối với những nơi có mặt bằng thi công hạn chế hoặc những vùng đất có điện trở suất đất cao thì phải áp dụng phương pháp khoan giếng cho hệ thống tiếp địa, đường kính giếng khoan từ 50mm đến 80mm, sâu từ 20m đến 40m tùy theo độ sâu của mạch nước ngầm.

2. Chôn các điện cực tiếp địa xuống đất

  • Đóng cọc tiếp địa tại những nơi qui định sao cho khoảng cách giữa các cọc bằng 2 lần độ dài cọc tiếp địa đóng xuống đất. Tuy nhiên, ở những nơi có diện tích làm hệ thống đất giới hạn thì có thể đóng các cọc tiếp địa với khoảng cách ngắn hơn (nhưng không được ngắn hơn 1 lần chiều dài cọc tiếp địa).
  • Đóng cọc tiếp địa sâu đến khi đỉnh cọc cách đáy rãnh từ 100mm đến 150mm.
  • Riêng cọc tiếp địa trung tâm được đóng cạn hơn so với các cọc khác, sao cho đỉnh cọc cách mặt đất từ 150 ~ 250mm để khi lắp đặt hố kiểm tra điện trở đất thì đỉnh cọc tiếp đất sẽ nằm bên trong hố.
  • Rải cáp đồng trần dọc theo các rãnh đã đào để liên kết với các cọc tiếp địa đã đóng.
  • Đổ hoá chất làm giảm điện trở đất dọc theo cáp đồng trần hoặc trước khi đóng cọc tiếp địa hãy đào sâu tại vị trí cọc có hố đường kính từ 200mm đến 300mm sâu 500mm tính từ đáy rãnh và hóa chất sẽ được đổ vào những hố này.
  • Hóa chất làm giảm điện trở hệ thống tiếp địa sẽ hút ẩm tạo thành dạng keo bao quanh lấy điện cực tăng bề mặt tiếp xúc giữa điện cực và đất giúp giảm điện trở đất và bảo vệ hệ thống tiếp đất.
  • Trong trường hợp khoan giếng, cọc tiếp địa sẽ được liên kết thẳng với cáp để thả sâu xuống đáy giếng. Đổ hóa chất làm giảm điện trở đất xuống giếng, đồng thời đổ nước xuống để toàn bộ hóa chất có thể lắng sâu xuống đáy giếng.

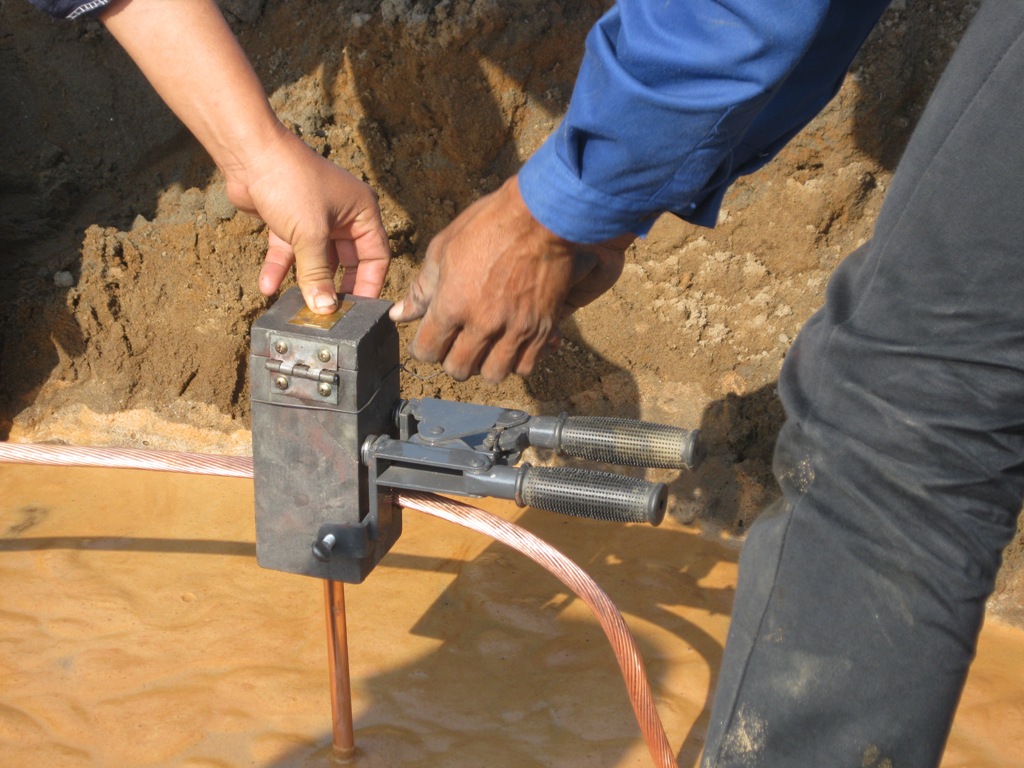

  • Hàn hóa nhiệt EXOWELD (hoặc hàn hóa nhiệt LEEWELD) để liên kết các cọc với cáp đồng trần.

thi công hệ thống tiếp địa bảo vệ chống sét tại Thái Bình

Thi công lắp đặt hệ thống tiếp địa bảo vệ chống sét - chống sét chuyên nghiệp tai Thái Bình

3. Hoàn trả mặt bằng hệ thống tiếp địa

  • Lắp đặt hố kiểm tra điện trở hệ thống tiếp địa tại vị trí cọc trung tâm sao cho mặt hố ngang với mặt đất.
  • Kiểm tra lần cuối các mối hàn và thu dọn dụng cụ.
  • Lấp đất vào các hố và rãnh, nện chặt và hoàn trả mặt bằng.
  • Đo điện trở tiếp đất của hệ thống, giá trị điện trở cho phép là < 10 Ohm, nếu lớn hơn giá trị này thì phải đóng thêm cọc, xử lý thêm hóa chất giảm điện trở đất hoặc khoan giếng để giảm tới giá trị cho phép.
